オイルキャッチタンク

Placeholder image

チューニングエンジンの必需品

エンジンから発生する様々なガスの中で、走行距離に比例してエンジンの性能を低下させてしまうブローバイガス。

このガスは、循環装置によって吸気インテークやエアクリーナーに戻されて、再燃焼させることで大気に放出させないようにしていますが、インテーク内に戻されるブローバイガスや微粒子などの化合物は、100%が燃焼されるわけではありません。

ガスの一部は液化(スラッジやカーボンを含むオイル)へと変異し、インテークパイプやインテークマニホールドに付着して汚れの層を作り出してしまいます。

その結果、吸入効果や燃焼効率の低下の原因となるとともに、白煙の増加にもつながります。

この現象の対策として、インテーク内に戻す前にガスを溜める場所を設け、液化した不純物をできる限り取り除いてしまおうというのが、オイルキャッチタンクです。

このオイルキャッチタンクは、モータースポーツ車両だけではなくブローバイガスが発生しやすいディーゼル車両にもお勧めです。

また、走行が少ないのにオイルキャッチタンク内のオイルのたまり量が多ければエンジンに何らかのトラブルを抱えている証拠です。それらのトラブルの早期発見にも役立ちます。



オイルキャッチタンク装着の原理

Placeholder image



汎用タイプオイルキャッチタンク

Placeholder image

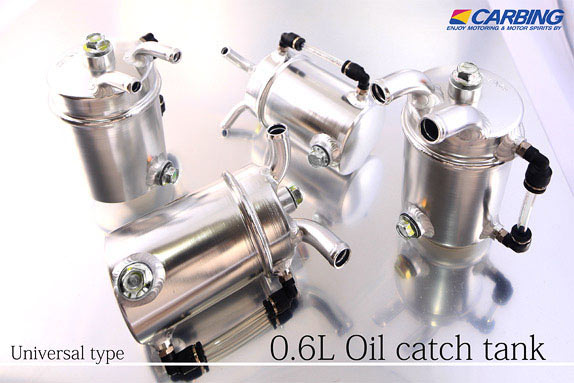

CARBING 0.6L オイルキャッチタンクの特徴

Placeholder image

CARBING 0.6Lオイルキャッチタンクは取付自由度の高いコンパクトボディ(75φ×130mm)。

様々な車種に対応出来るように、ホース口径を10φタイプと15φタイプの2種類を設定。

当社のオイルキャッチタンクは、タンク内にセパレートを設け、ブローバイガスとオイルやスラッジ、カーボンなどの不純物とを確実に分離させます。

材質は軽量で耐久性に優れたアルミ(A5052)を採用。錆防止のために表面にアルマイト処理が施されております。

ドレーンボルトも標準装備されており、オイル抜きも簡単です。また、溜まったオイルの量を確認する為のレベルゲージが標準装備されております。

付属品のホースには、エンジンルームでの採用を考えて、耐油・耐熱・耐曲げ性の高いブレードホースを採用しています。

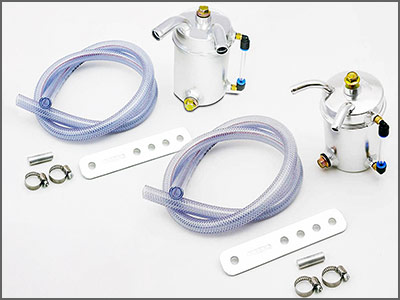

付属品:ホース(1m)×1,ホースバンド×2,取付けステー,ブラインドプラグ

注意事項

※ 汎用品ですのでご購入する際、取付け車両(エンジン)のブローバイパイプ径を必ずご確認下さい。

※ タービンやエキゾーストマニーホール付近等、高温になる場所を避けて取付してください。

※ 定期的にレベルゲージでタンク内の油量を確認し、容量の1/2程度溜まったら排出してください。

※ ブローバイパイプが複数ある場合、またはワンウェイバルブが使用されている車種への取付けは販売店やプロショップへご相談ください。

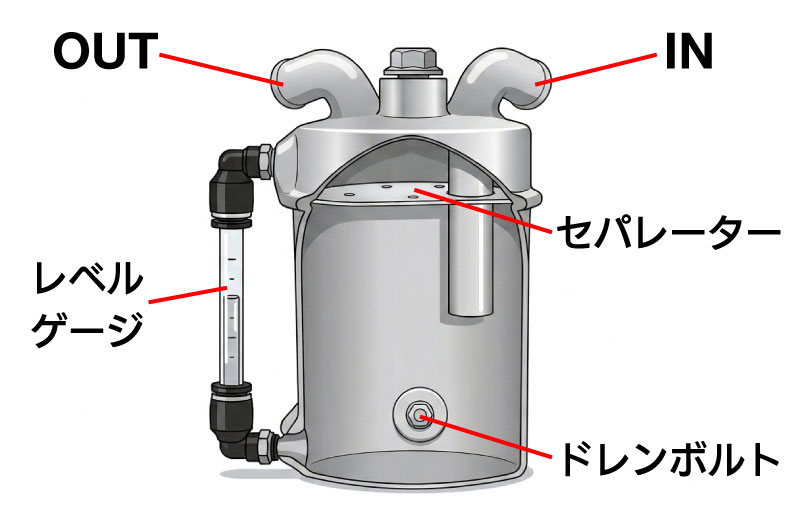

CARBING 0.6L オイルキャッチタンクの構造

Placeholder image

セパレーター:内部は二重構造になっており、下層部分に溜まったオイルがしっかりコレクト出来る様になっています。CARBING オイルキャッチタンクのパイプにIN-OUTの指示があるのはその為です。又、セパレータープレートにはブローバイガスの流量に影響が出ない様に通気口を設けてあります。

レベルゲージ :タンク内に溜まったオイル量を一目で把握する事ができます。

ドレンボルト:タンク内に溜まったオイルは都度タンクを取り外す必要は無く、ドレンボルトを緩めるだけで排出が行えます。

Placeholder image

汎用タイプのオイルキャッチタンク内にあるパイプの長さは『IN側』と『OUT側』では異なります。そのため、ホース取付け口には『IN側』と『OUT側』が決まっています。

『IN側』より入ったブローバイガスをタンク内をしっかりと循環し、セパレーターを介しオイルやスラッジ、カーボンなどの不純物を取除いた後に、 『OUT側』より排出します。

汎用タイプ ラインナップ

商品名 ホース口径 品番 価格 画像 Code:F
0.6Lオイルキャッチタンク パイプ60度タイプ 10φ 206 010 1 ¥15,800(税抜) 製品詳細
0.6Lオイルキャッチタンク パイプ60度タイプ 15φ 206 015 1 ¥15,800(税抜) 製品詳細
0.6Lオイルキャッチタンク パイプ平行タイプ 10φ 206 010 2 ¥15,800(税抜) 製品詳細
0.6Lオイルキャッチタンク パイプ平行タイプ 15φ 206 015 2 ¥15,800(税抜) 製品詳細

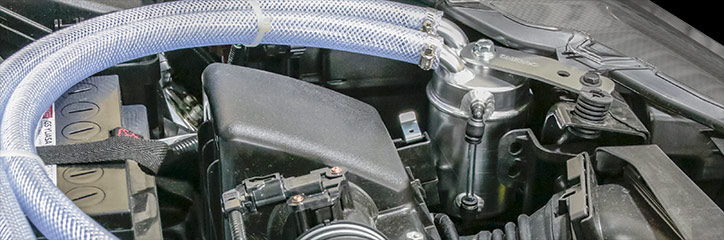

車種専用 0.6L オイルキャッチタンク

Placeholder image

CARBING 0.6L オイルキャッチタンクの特徴

Placeholder image

セパレーター:内部は二重構造になっており、下層部分に溜まったオイルがしっかりコレクト出来る様になっています。CARBING オイルキャッチタンクのパイプにIN-OUTの指示があるのはその為です。又、セパレータープレートにはブローバイガスの流量に影響が出ない様に通気口を設けてあります。

レベルゲージ :タンク内に溜まったオイル量を一目で把握する事ができます。

ドレンボルト:タンク内に溜まったオイルは都度タンクを取り外す必要は無く、ドレンボルトを緩めるだけで排出が行えます。

汎用タイプオイルキャッチタンクと同様のセパレーター・レベルゲージ・ドレンボルトを採用。 車種ごとにエンジンルームに綺麗にレイアウトができるように、パイプの配置・向きの最適化。 ホースの長さも切り合わせる必要のないジャストサイズとなっています。ボルトオン(無加工)にてお取付けが行えます。



TOYOTA

車種 型式 品番 価格 画像 Code:F
86 ZN6 206 055 0 ¥19,000(税抜) 製品詳細
プリウス ZVW30 206 057 0 ¥19,000(税抜) 製品詳細

NISSAN

車種 型式 品番 価格 画像 Code:F
ノート ZE11 206 146 0 ¥19,000(税抜) 製品詳細
ノート E12 206 156 0 ¥19,000(税抜) 製品詳細
ノート NISMO S E12改 206 160 0 ¥19,000(税抜) 製品詳細
マーチ AK12 206 144 0 ¥15,800(税抜) 製品詳細
マーチ K13 206 154 0 ¥19,000(税抜) 製品詳細
マーチ K13改 206 159 0 ¥19,000(税抜) 製品詳細

MAZDA

車種 型式 品番 価格 画像 Code:F
ロードスター ND5RC 206 426 0 ¥19,000(税抜) 製品詳細

MITSUBISHI

車種 型式 品番 価格 画像 Code:F
ランサーEvo.Z〜\
ランサーEvoワゴン
CT9A
CT9W
206 312 0 ¥19,000(税抜) 製品詳細
ランサーEvo.X(前期) CZ4A 206 329 0 ¥19,000(税抜) 製品詳細
ランサーEvo.X(後期) CZ4A 206 329 1 ¥19,000(税抜) 製品詳細
コルト RALLIART Ver.-R Z27AG 206 327 0 ¥22,000(税抜) 製品詳細

SUBARU

車種 型式 品番 価格 画像 Code:F
BRZ ZC6 206 055 0 ¥19,000(税抜) 製品詳細
インプレッサ GVB/GRB 206 520 0 ¥19,000(税抜) 製品詳細
WRX STI VAB 206 520 0 ¥19,000(税抜) 製品詳細

SUZUKI

車種 型式 品番 価格 画像 Code:F
アルト ターボRS/ワークス HA36S 206 612 0 ¥19,000(税抜) 製品詳細
スイフトスポーツ ZC32S 206 611 0 ¥15,800(税抜) 製品詳細

ABARTH

車種 型式 品番 価格 画像 Code:F
124スパイダー ※ 31214T 206 759 0 12/1発売
¥28,000(税抜)
製品詳細
※TEZZO カーボンエアインテークシステム装着車用。純正エアクリーナー車には取り付け出来ません。



競技用 2〜3L オイルキャッチタンク

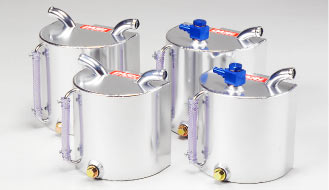

DASH競技用オイルキャッチタンクの特徴

DASHオイルキャッチタンクは競技車両を考慮し、2リットルと 3リットルの2種類をご用意。またパイプ口径が車種に応じて穴がフリータイプ(10・12・16φ)と20φタイプを設定。

さらにエンジンルーム内のことを考慮しフリータイプの場合パイプの取付け部分が360度回転するように設計されております。

材質は軽量で耐久性に優れたアルミ(A5052)を採用。錆防止のために表面にアルマイト処理が施されております。ドレーンボルトも標準装備でオイル抜きも簡単です。溜まったオイルの量を確認する為のレベルゲージが標準装備されております。

付属品・・・取付けねじ×2

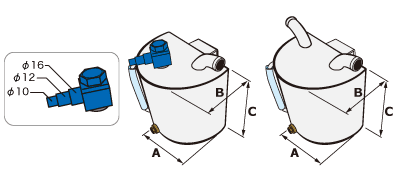

Placeholder image
単位:mm A B C
2リットル 160 110 165 2リットルタイプ・・・排気量2000ccまでのエンジンに適合
3リットル 180 125 175 3リットルタイプ・・・排気量3000ccまでのエンジンに適合

注意事項

※ 汎用品ですのでご購入する際、取付け車両(エンジン)のブローバイパイプ径を必ずご確認下さい。

※ タービンやエキゾーストマニーホール付近等、高温になる場所を避けて取付してください。

※ 定期的にレベルゲージでタンク内の油量を確認し、容量の1/2程度溜まったら排出してください。

※ ブローバイパイプが複数ある場合、またはワンウェイバルブが使用されている車種への取付けは販売店やプロショップへご相談ください。

LINE UP

商品名 ホース口径(IN/OUT) 品番 価格 画像 Code:H
オイルキャッチタンク2L/フリー 10φ,12φ,16φ/20φ 200 201 0 ¥24,000(税抜) 製品詳細
オイルキャッチタンク2L/20φ 20φ/20φ 200 220 0 ¥20,000(税抜) 製品詳細
オイルキャッチタンク3L/フリー 10φ,12φ,16φ/20φ 200 301 0 ¥27,000(税抜) 製品詳細
オイルキャッチタンク3L/20φ 20φ/20φ 200 320 0 ¥22,000(税抜) 製品詳細
